Messingscharnier herstellen

Für ein aktuelles kleines Werkstattprojekt (Sector) benötige ich ein Scharnier, das ich nirgends finden konnte. Also ist selbermachen angesagt.

•
•
•
•
•
•
•

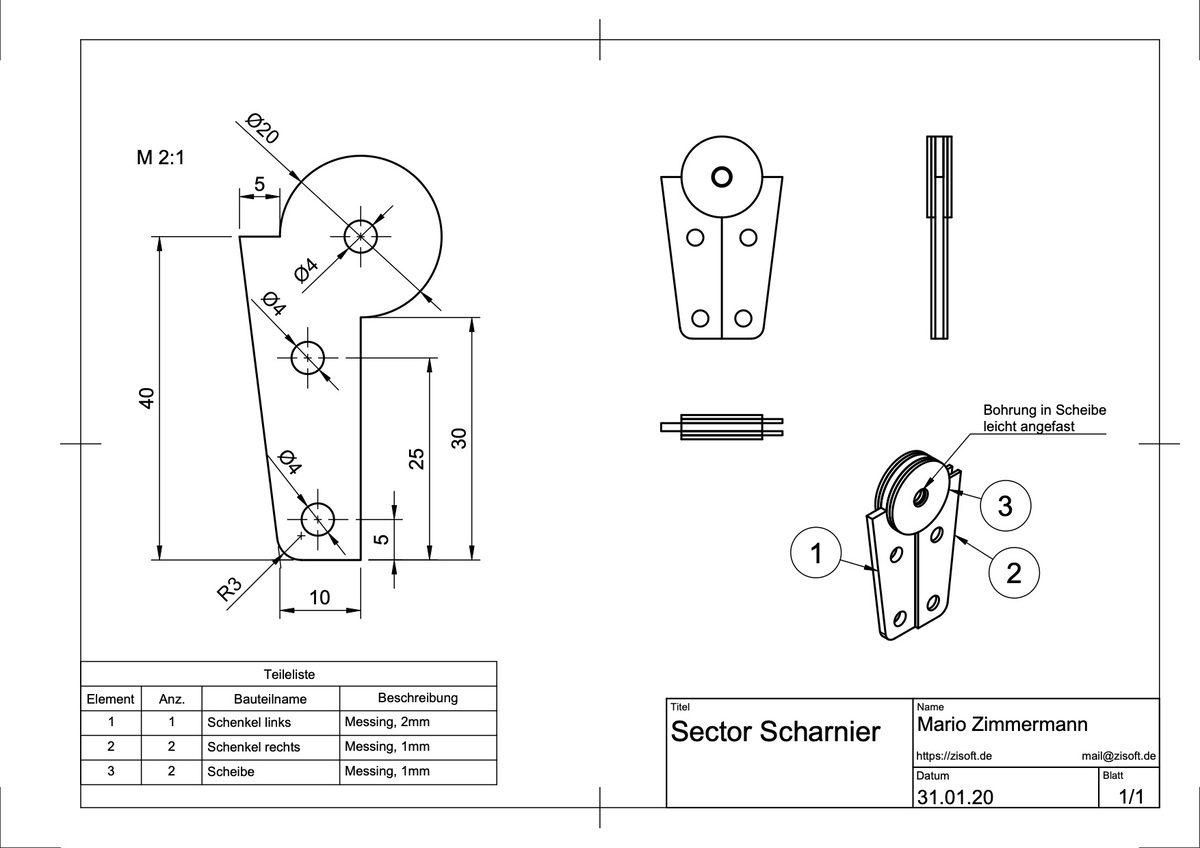

• Die Konstruktion erstelle ich mit Fusion360
•
• Das Ausgangsmaterial: Messingblech in 1mm und 2mm Stärke sowie ein 4mm Rundstab.
•

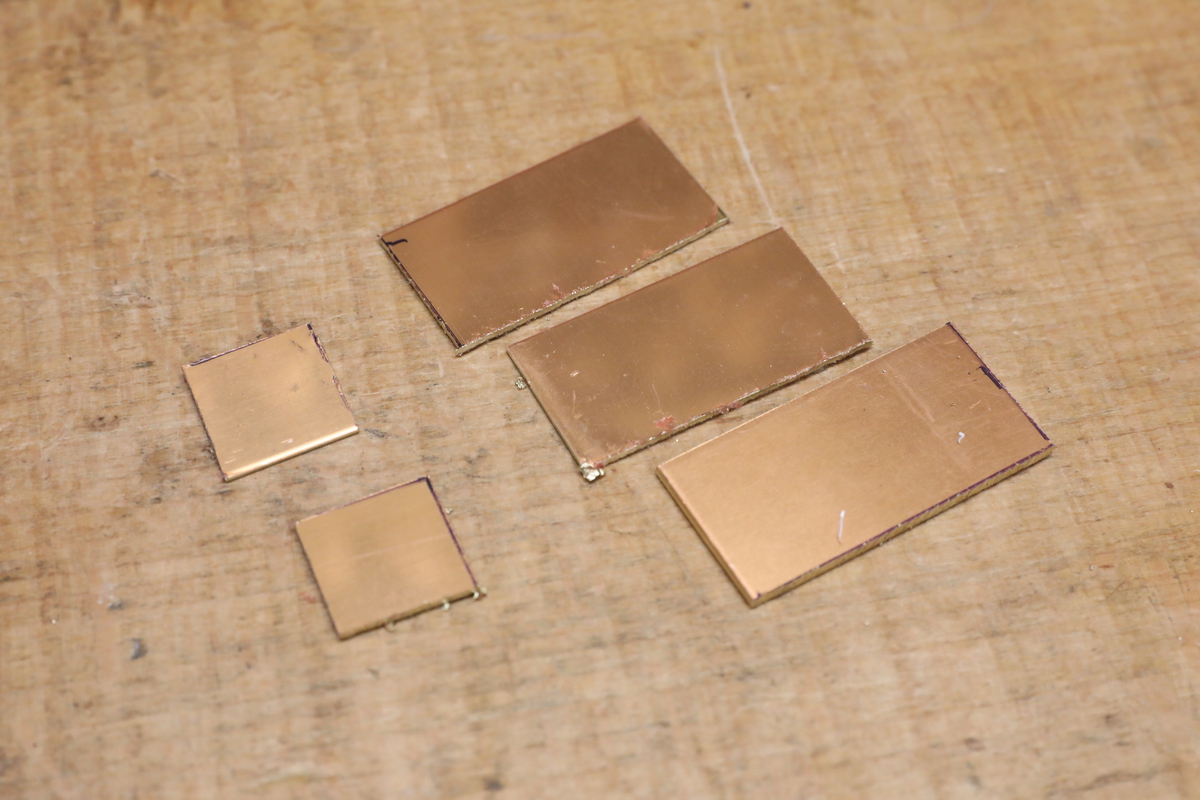

• Grobzuschnitt
•
• Die Teile wurden zusammengespannt und gemeinsam gebohrt.
•

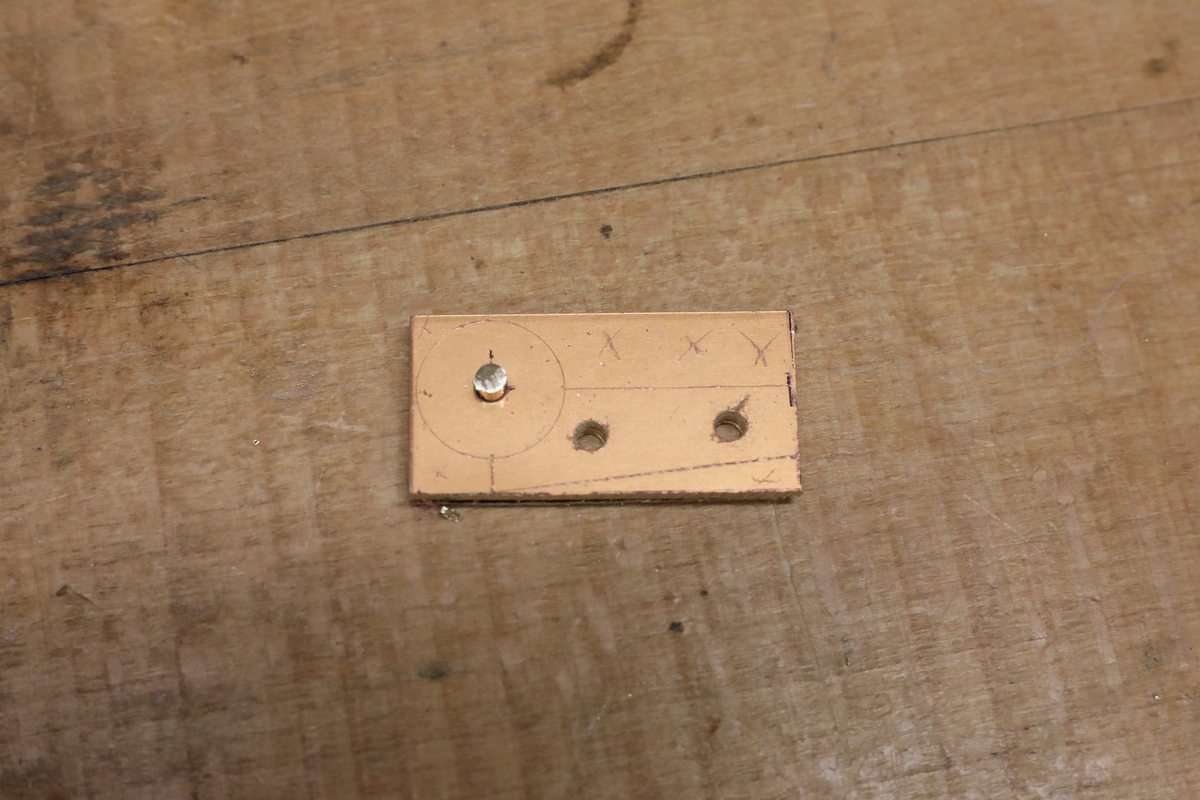

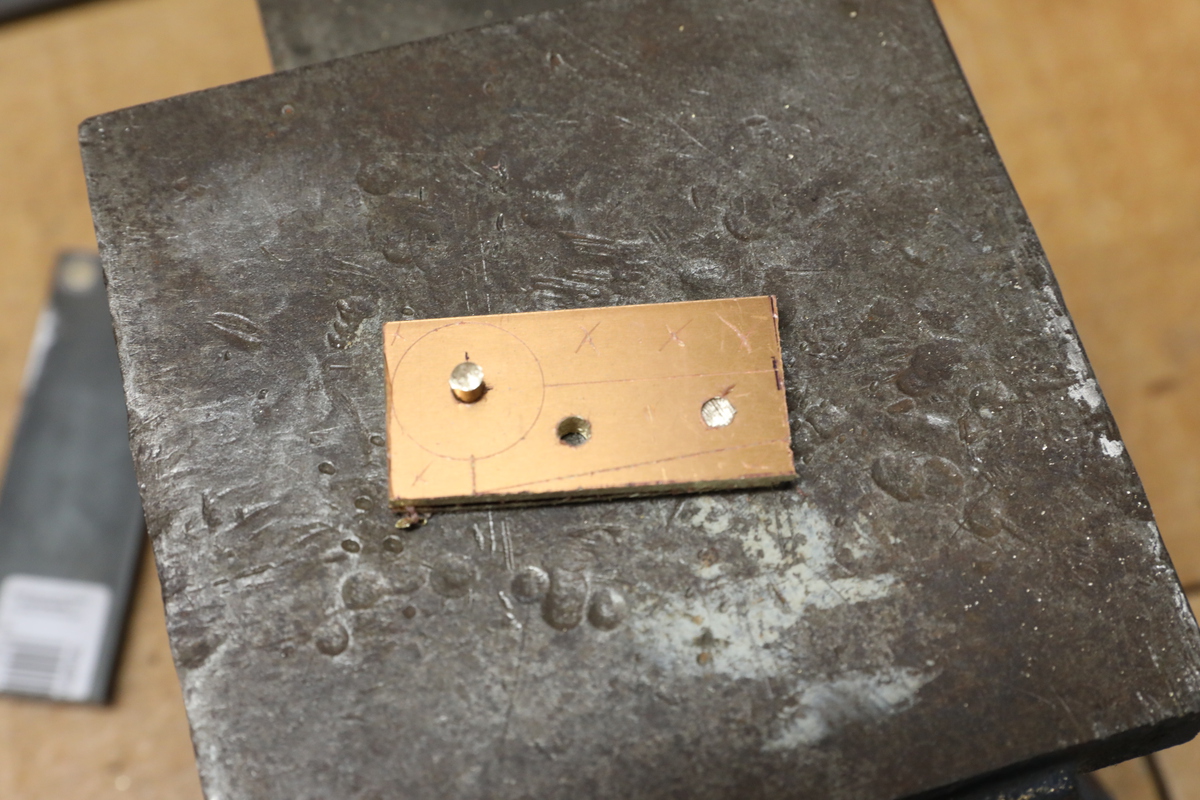

• Mit kleinen Stücken vom Rundstab werden die Teile jetzt zusammen fixiert um sie gleichzeitig zu bearbeiten
•

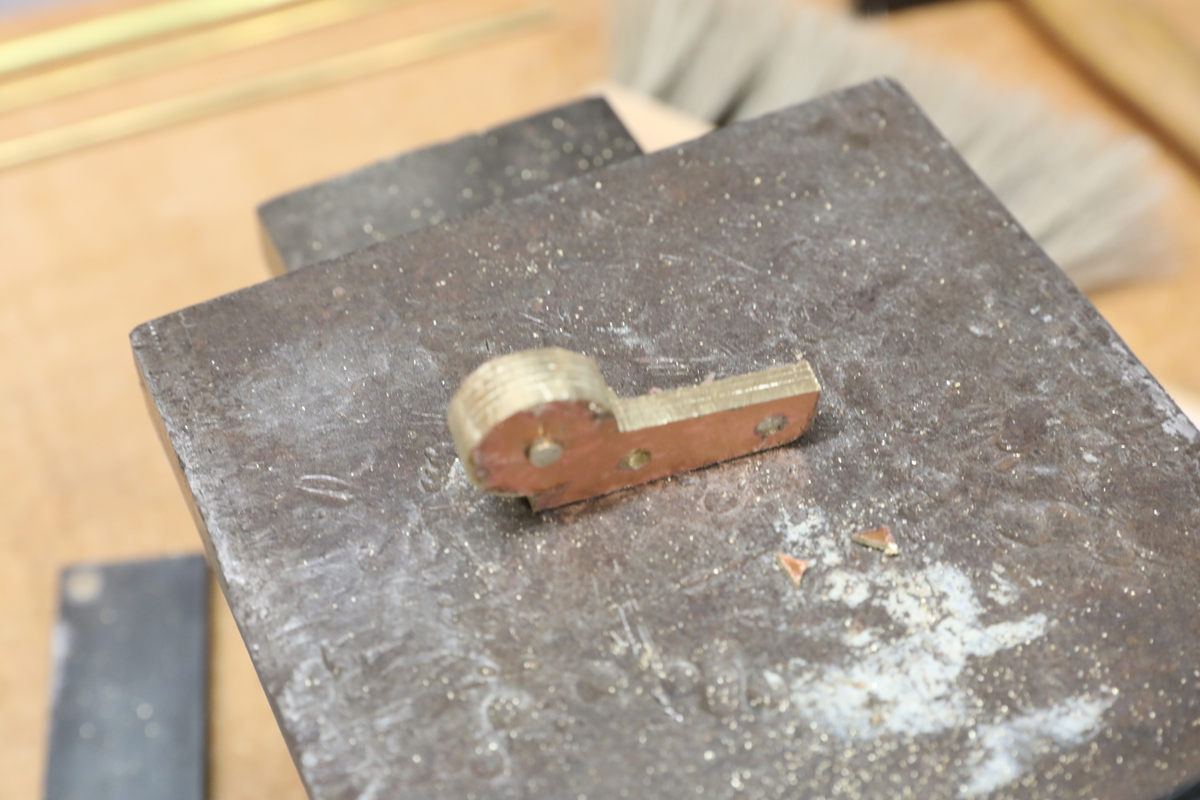

• Sägen...
•

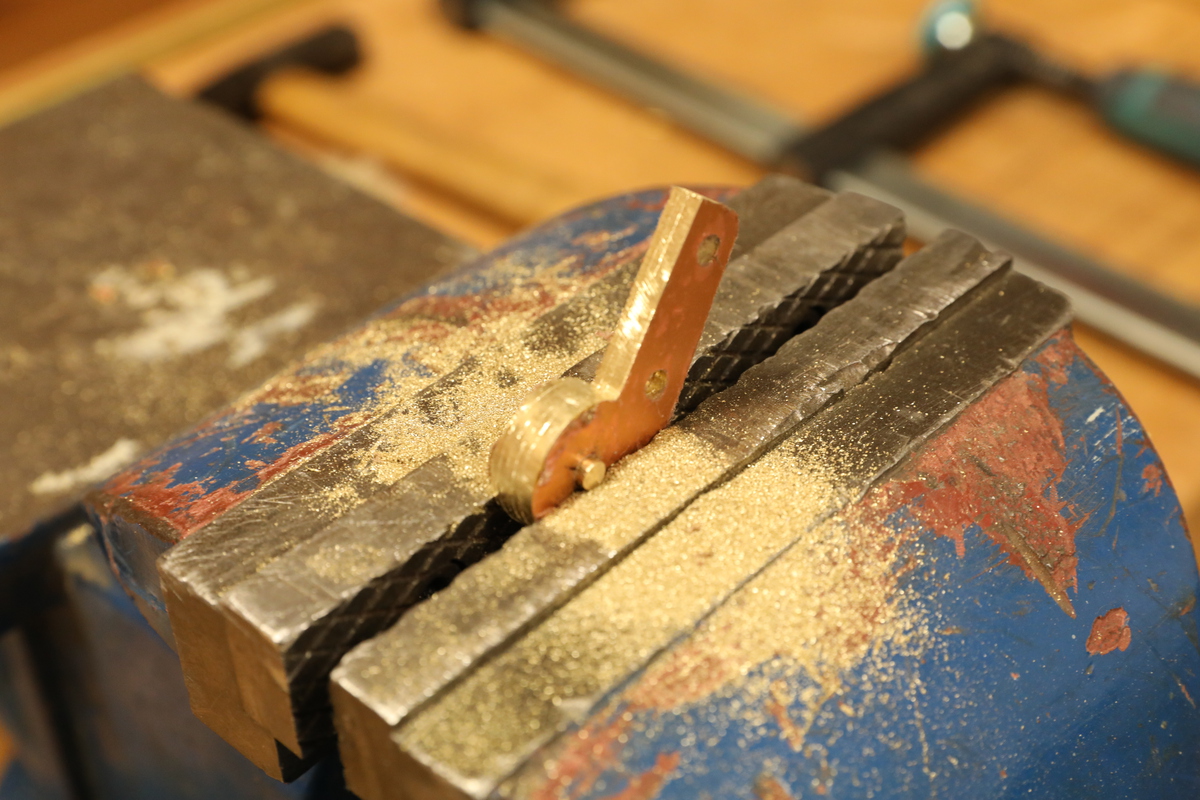

• Feilen...
•
•
•

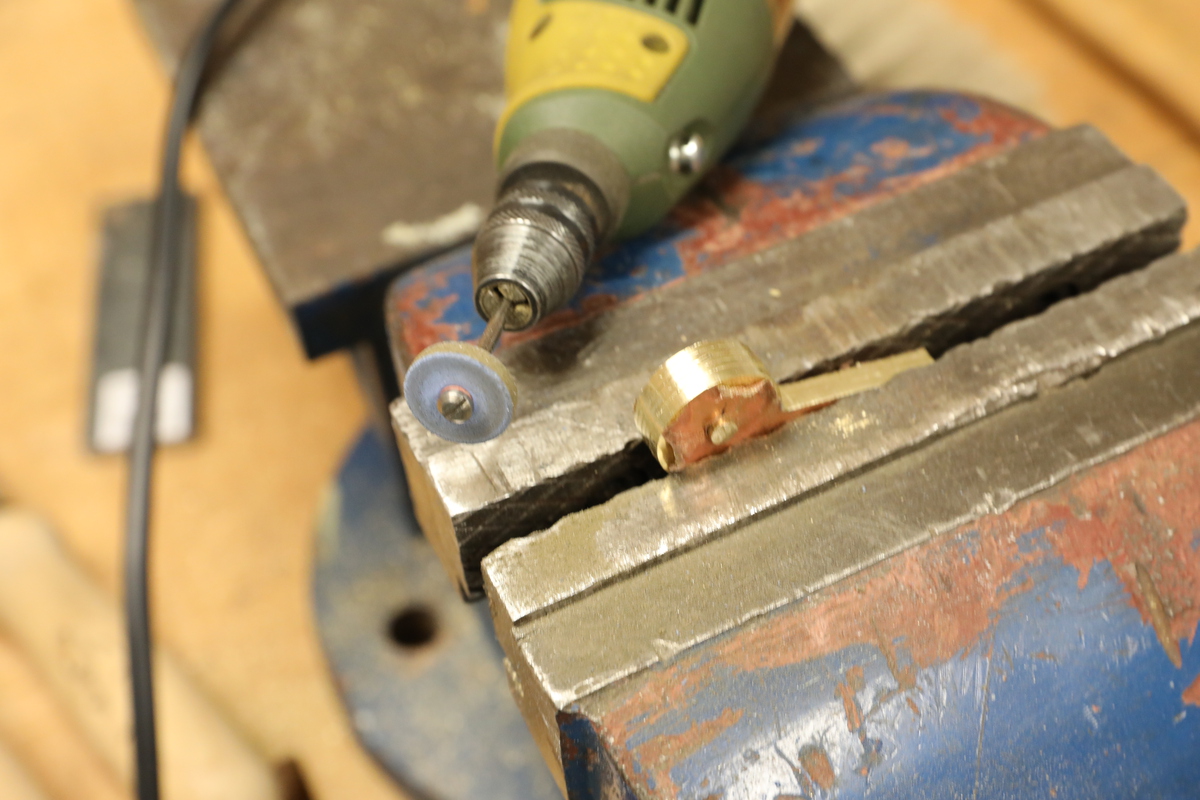

• Anschließend mit dem Proxxon und Polierscheibe glätten.
•

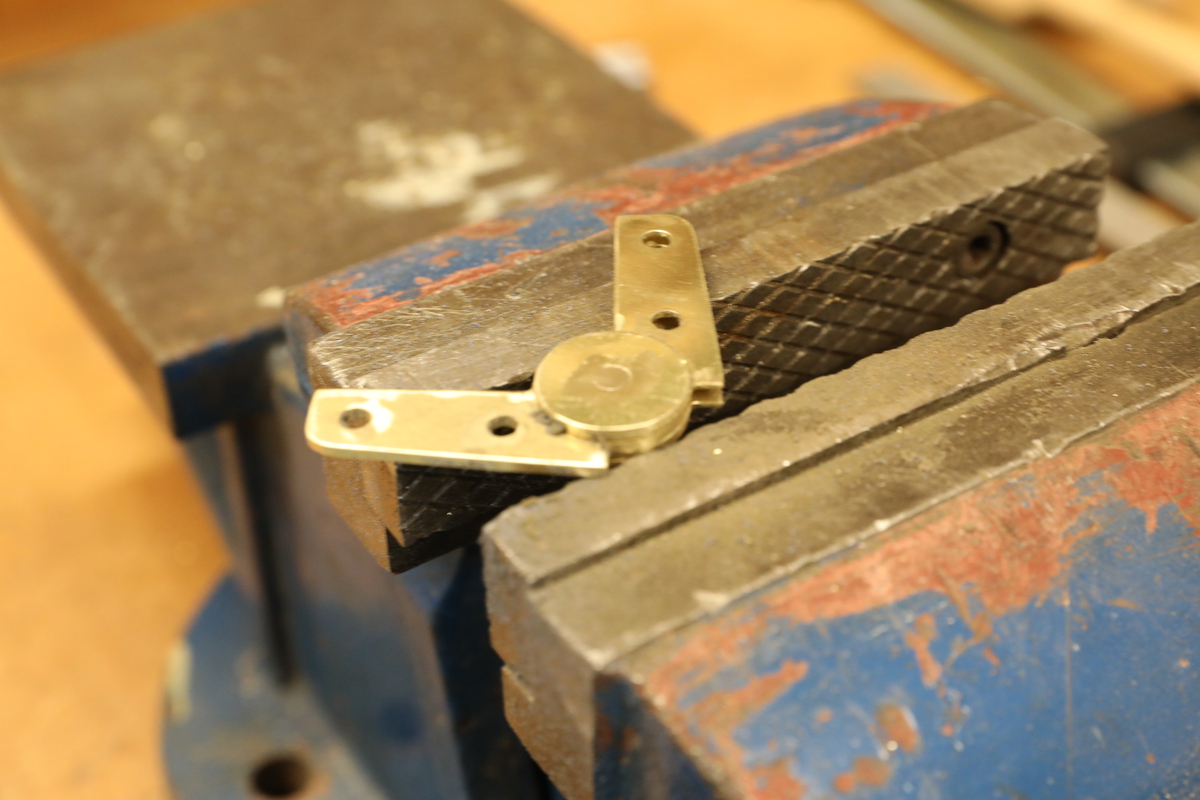

• Alle Teile fertig
•

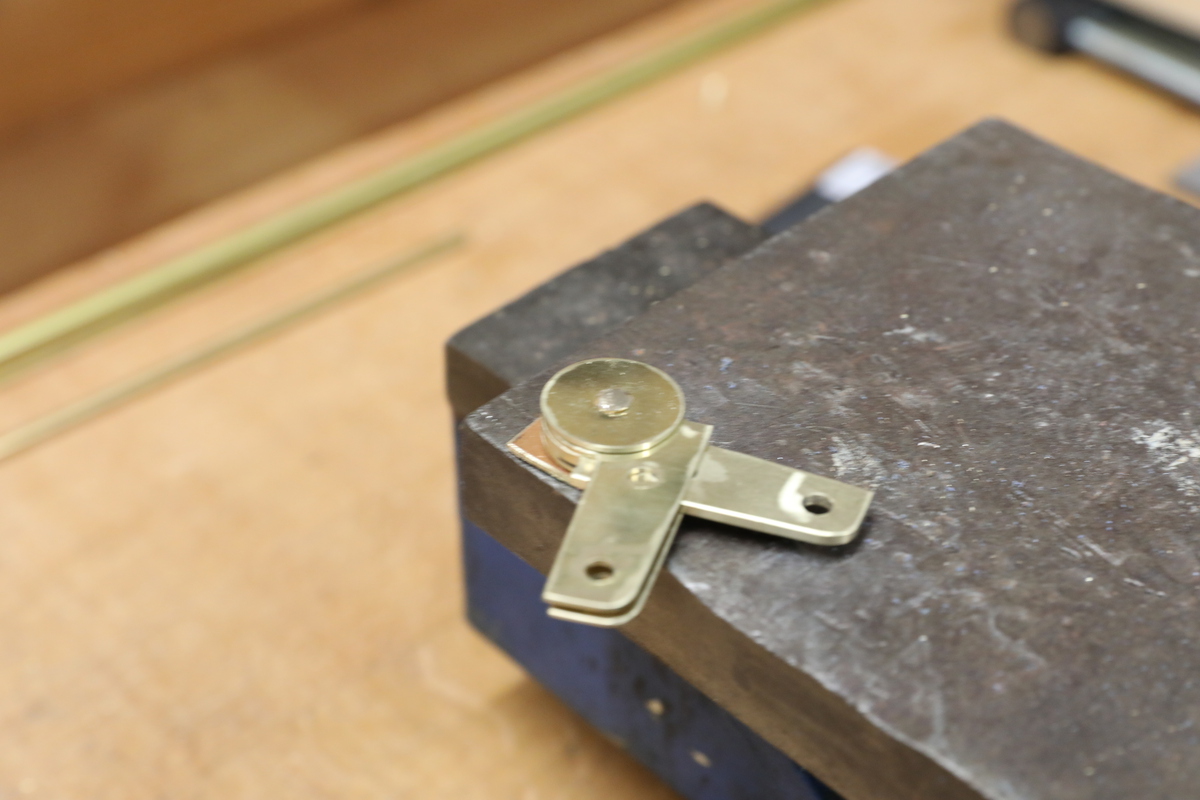

• Jetzt werden die Teile vernietet. Die Scheiben oben und unten wurden leicht angesenkt. Der Rundstab mit beidseitiger Überlänge wird mit dem Hammer kalt verformt, so dass die Senkung der Scheibenbohrung ausgefüllt wird.
•

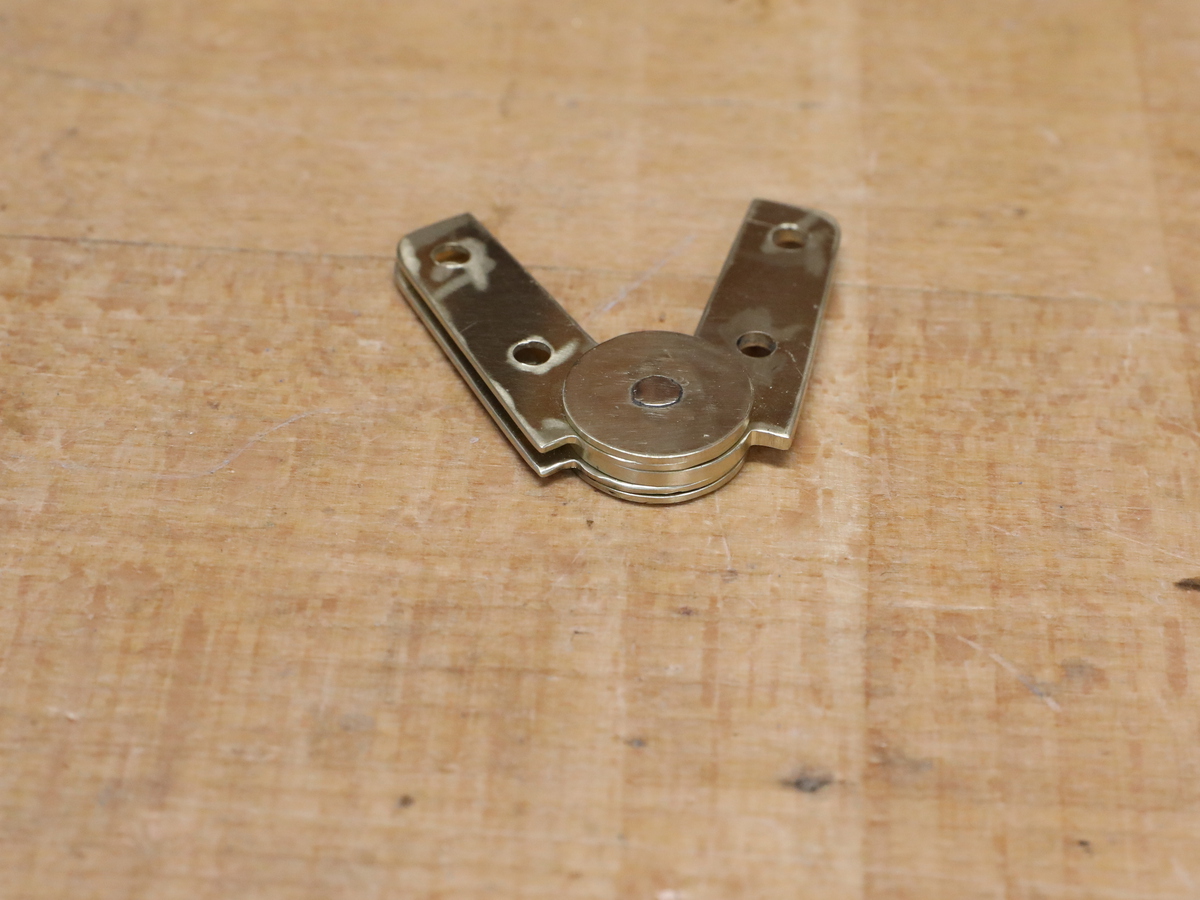

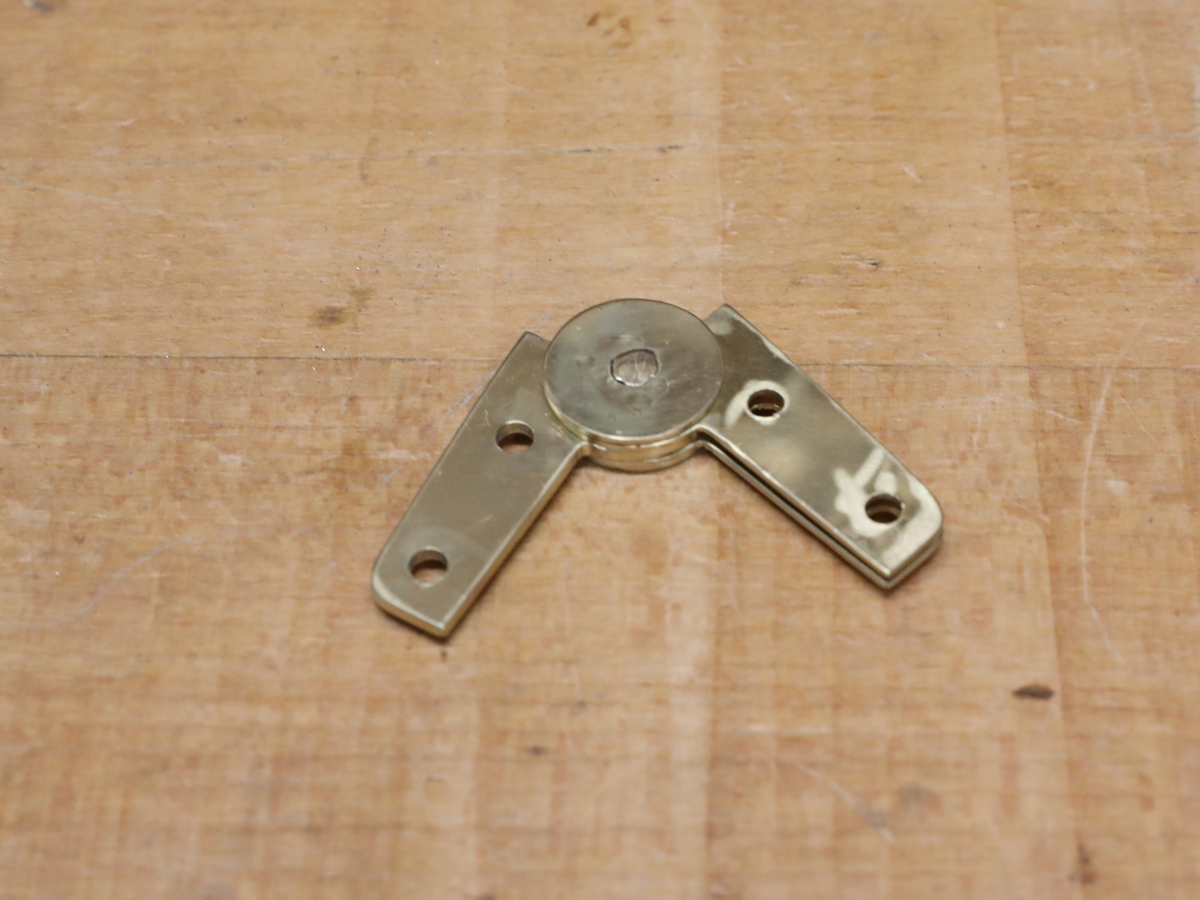

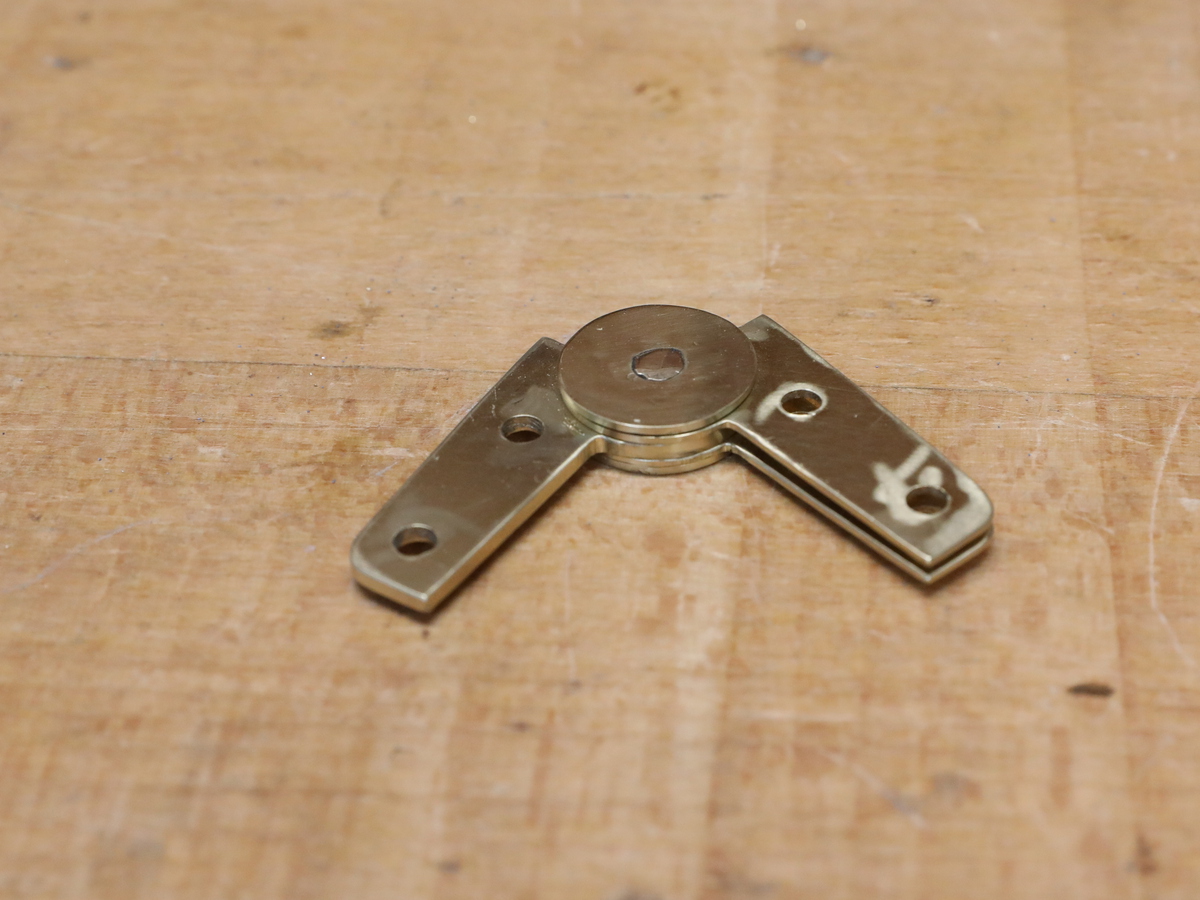

• Bündig schleifen und polieren, fertig.
