Frontrahmen

  • IMG_1644.jpg

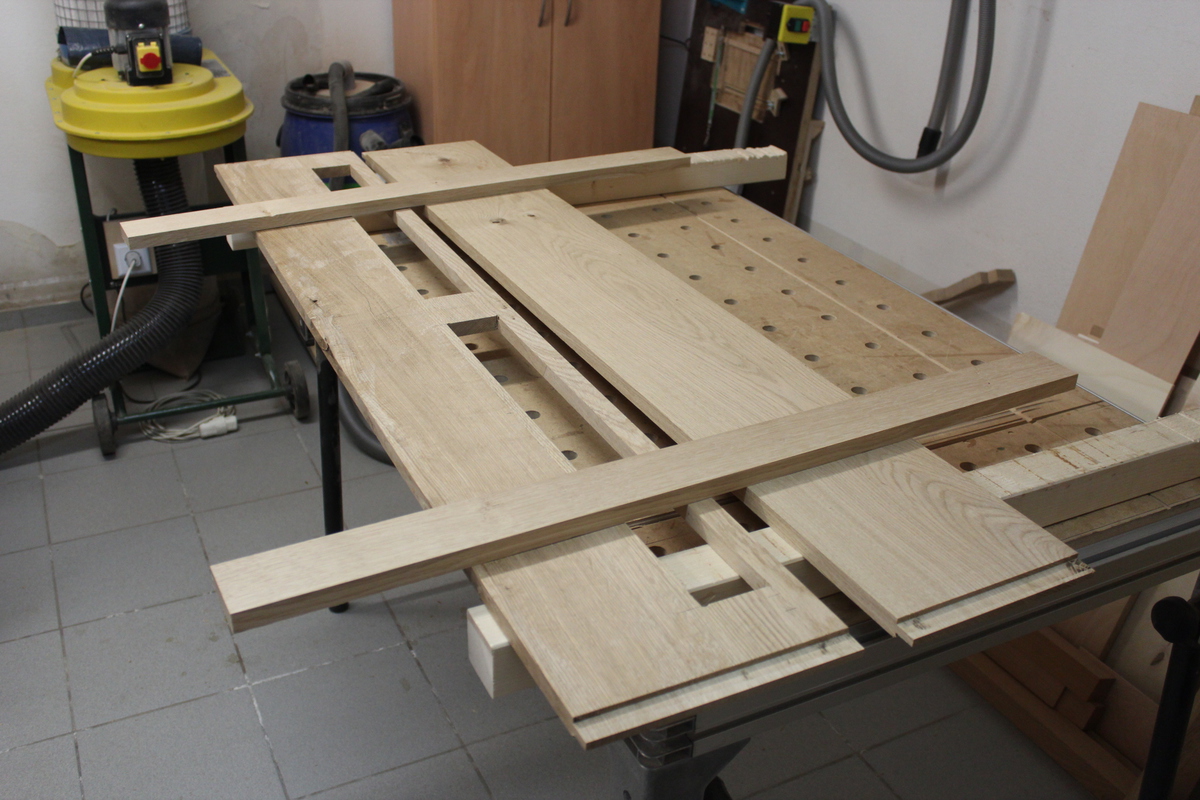

  • Die Teile für den Frontrahmen. Im unteren Bereich werden 2 Lüftungsgitter eingebaut, die Aussparungen sind bereits fertig.

  • IMG_1645.jpg

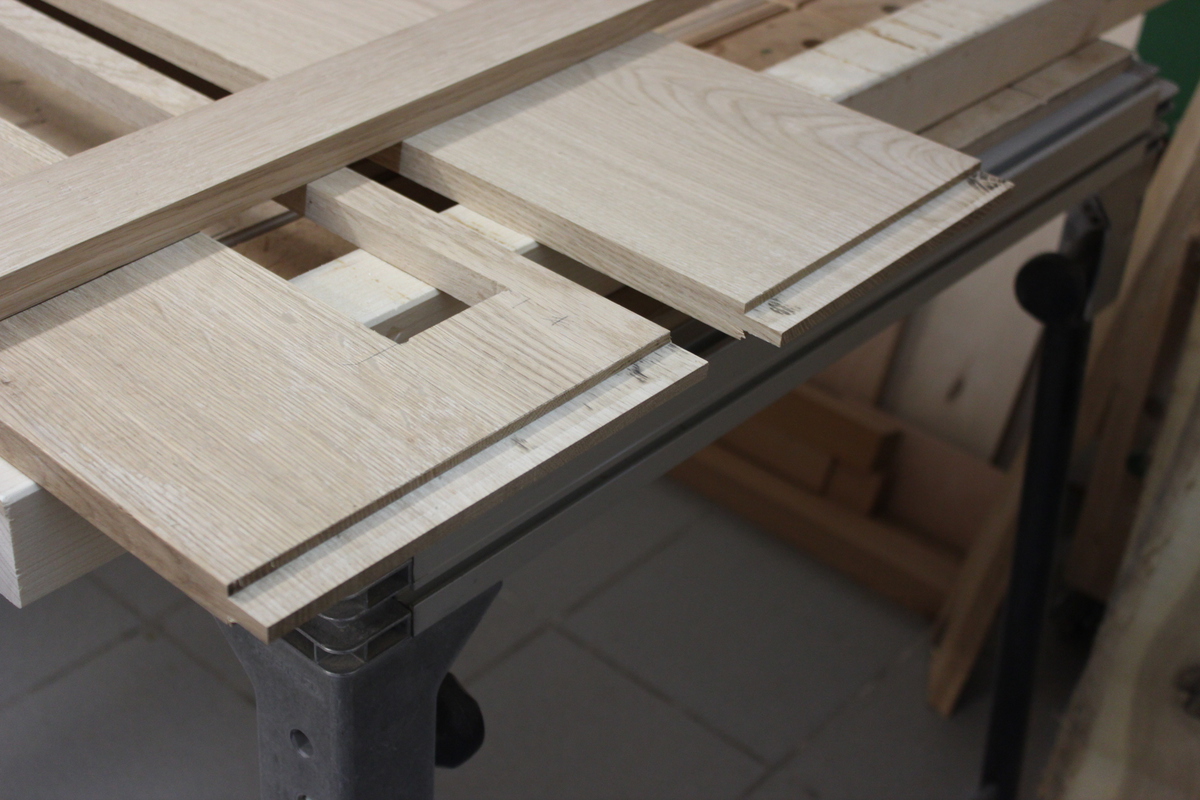

  • Die Verbindung mit den Längsfriesen erfolgt über Schlitz und Zapfen. Die Zapfen habe ich auf dem Frästisch grob angefertigt.

  • IMG_1646.jpg

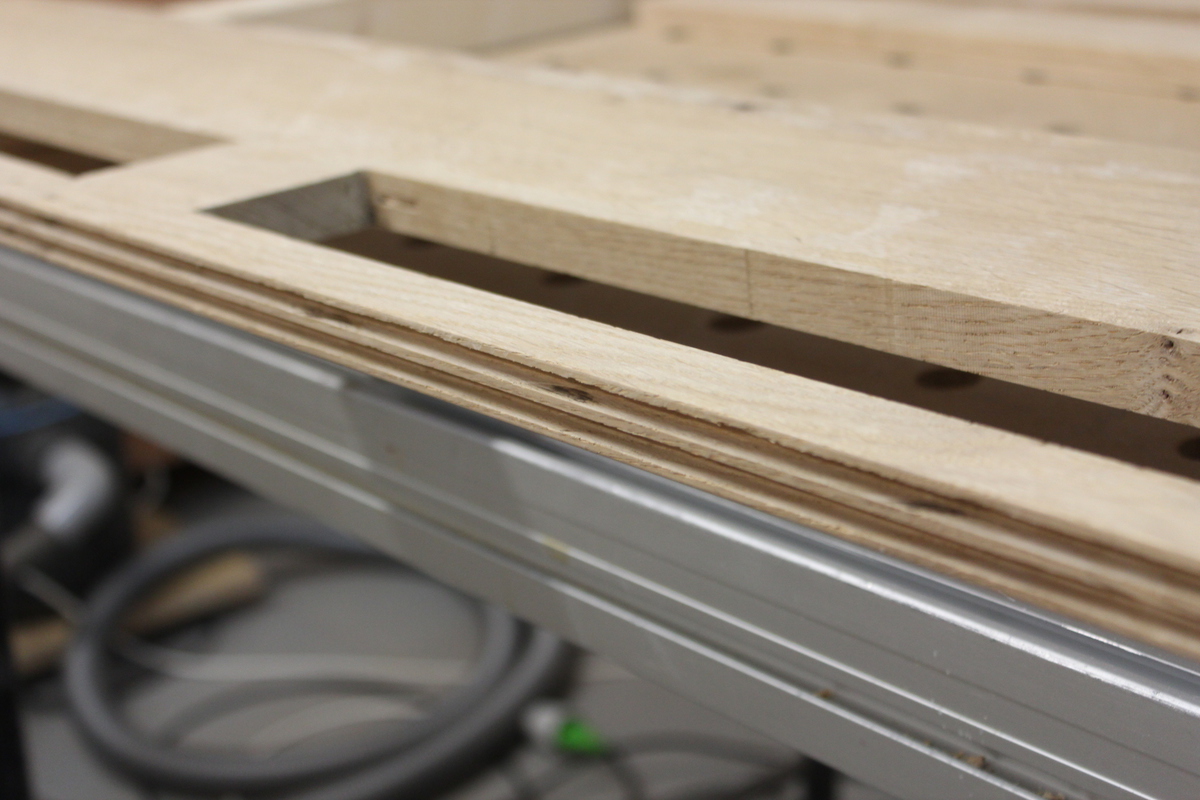

  • Die Nuten für die Scheiben. Nuttiefe: Unten 4mm, oben 10mm

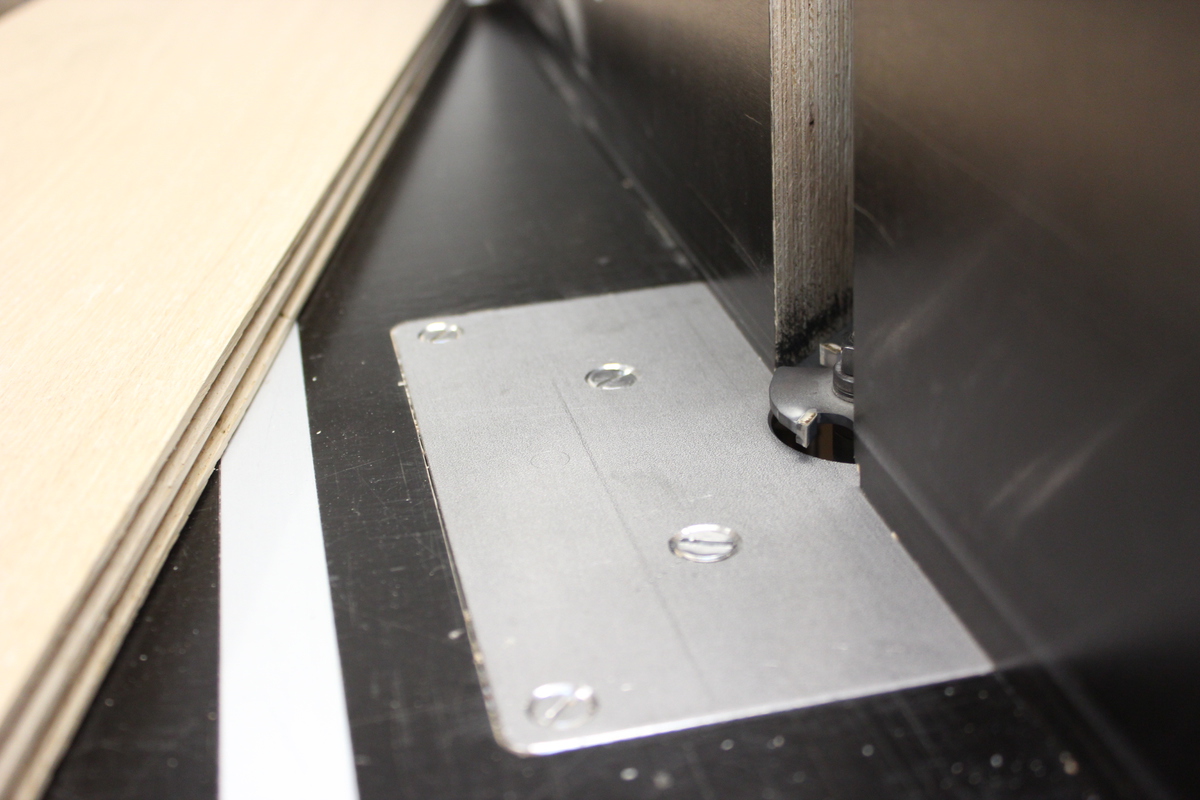

  • IMG_1647.jpg

  • IMG_1650.jpg

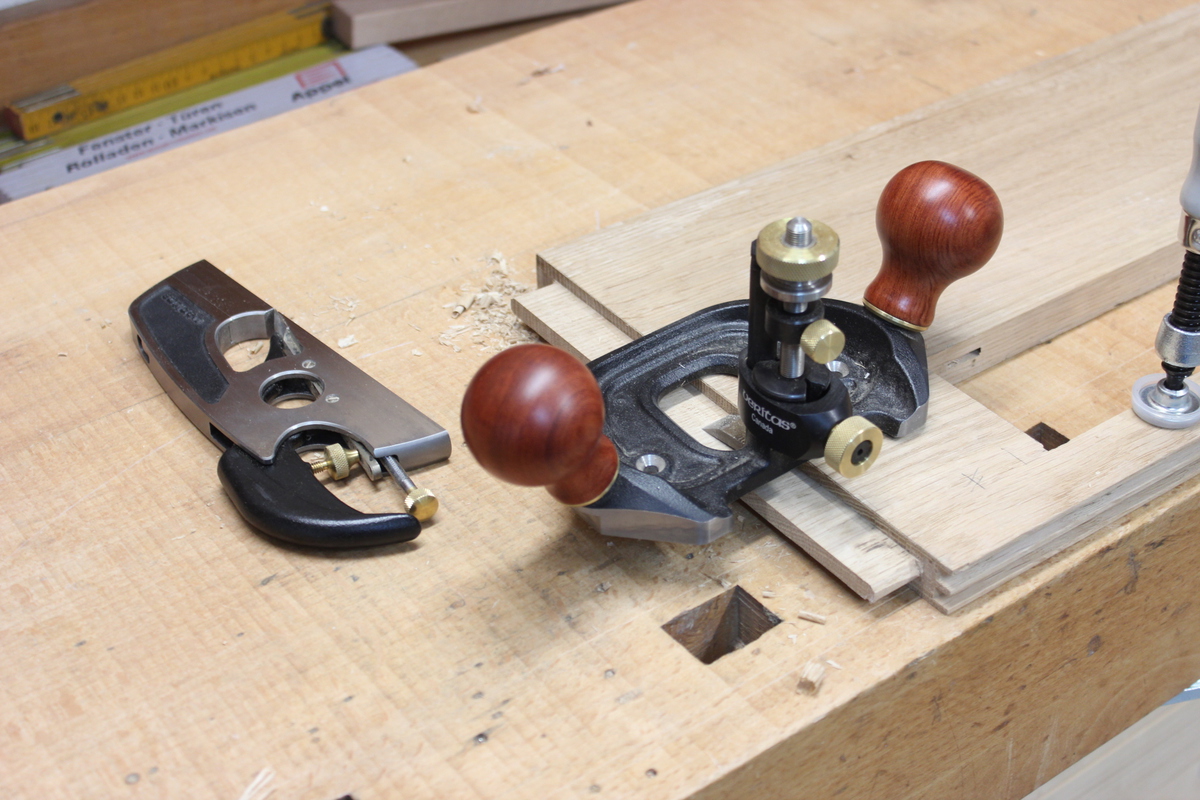

  • Die Zapfen werden mit Sims- und Grundhobel fein nachbearbeitet

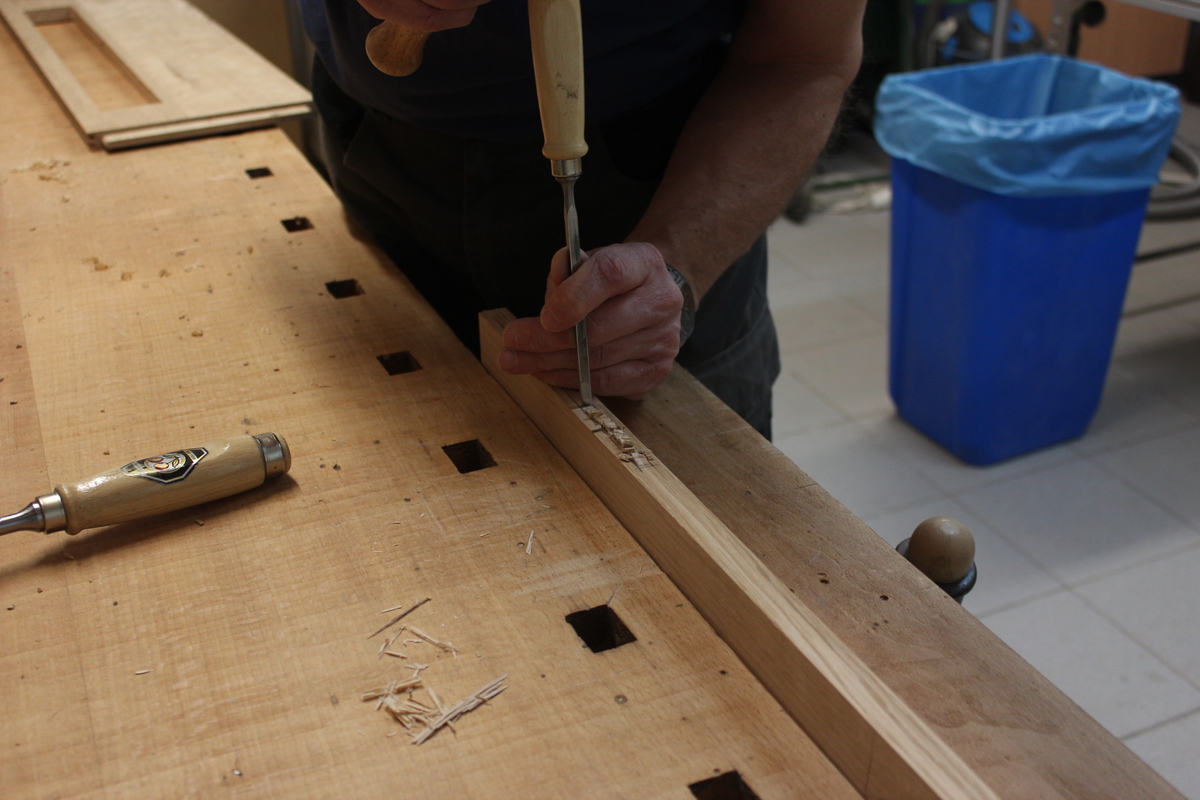

  • IMG_1649.jpg

  • Ausstemmen der Schlitze

  • IMG_1652.jpg

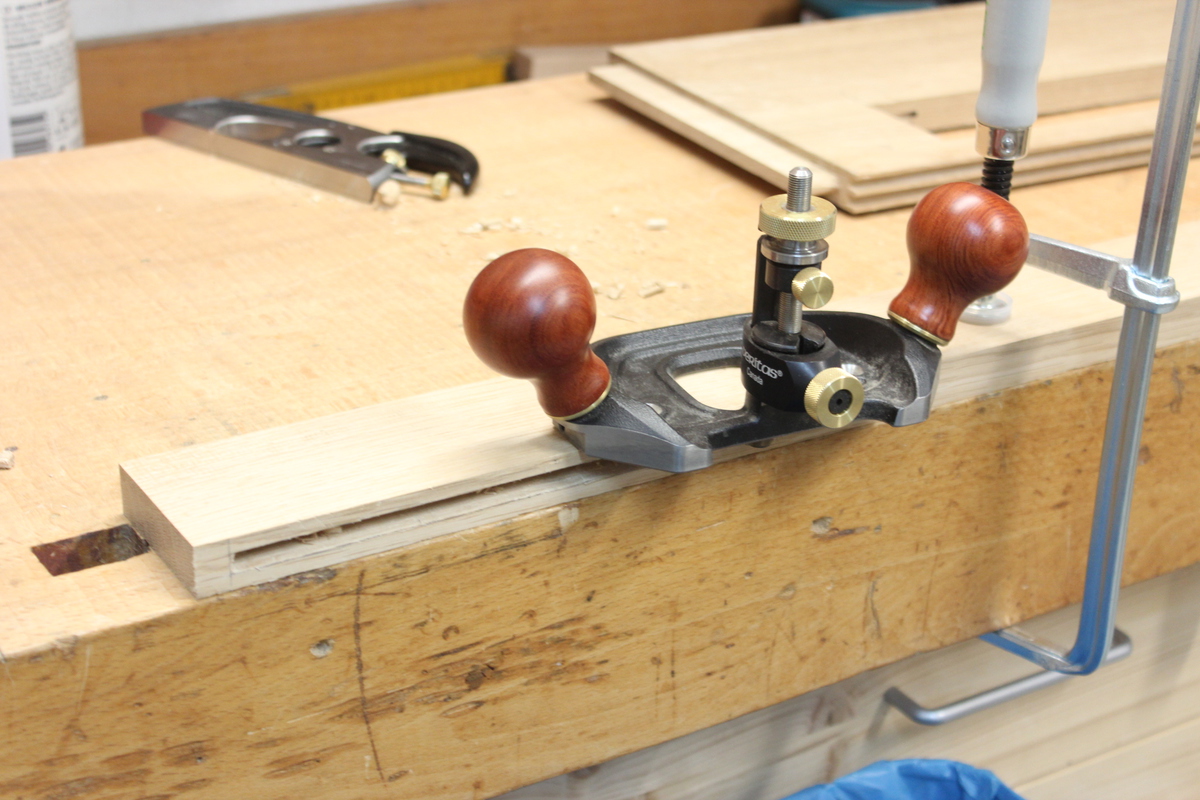

  • Die Seiten der Schlitze ebenfalls mit dem Grundhobel nachbearbeiten

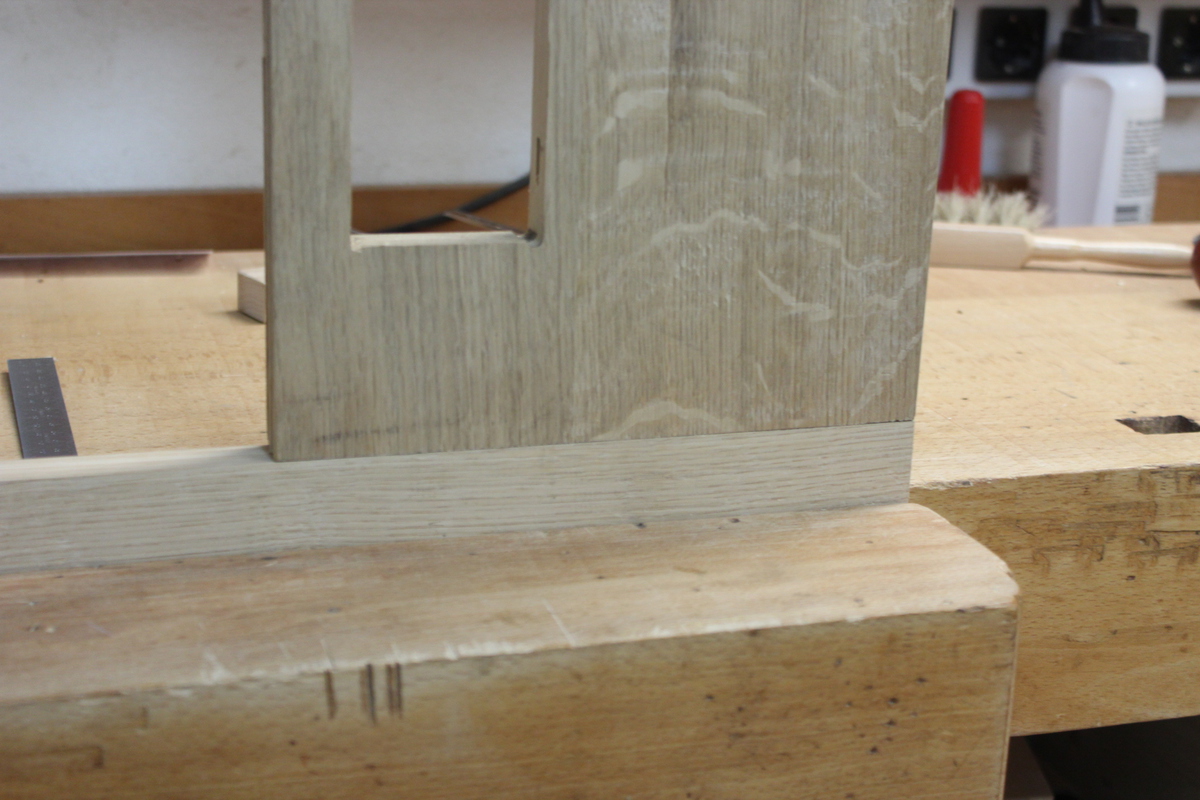

  • IMG_1653.jpg

  • Passt

  • IMG_1654.jpg

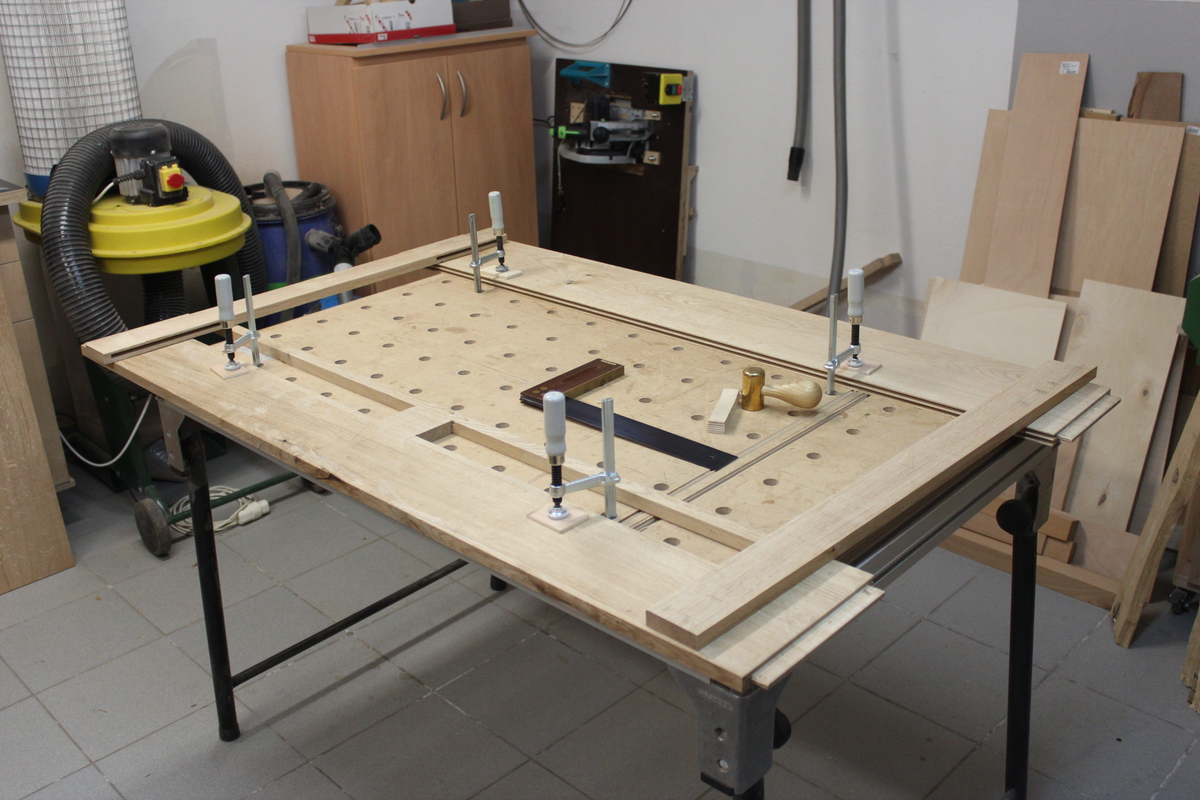

  • Jetzt kann der Frontrahmen verleimt werden.

  • IMG_1655.jpg

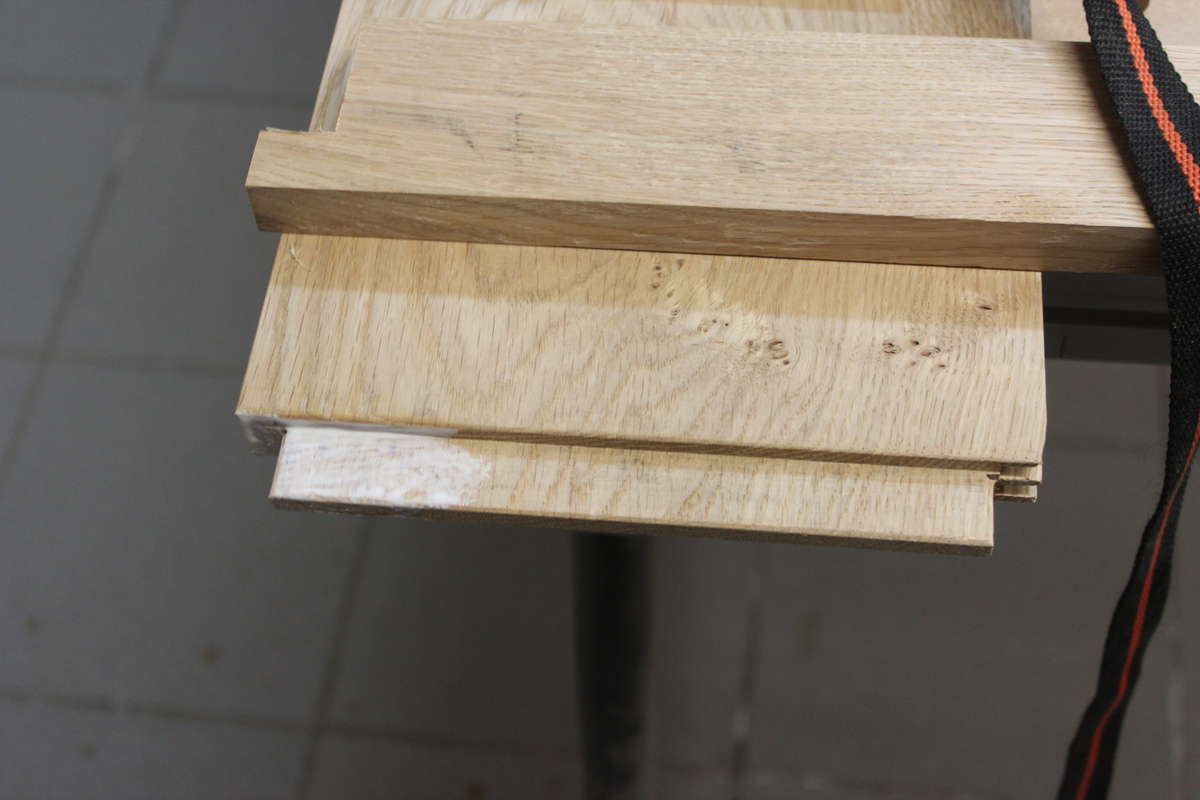

  • Leim wird nur im unteren Drittel angegeben, damit die breiten Querfriesen in den Längsfriesen arbeiten können.

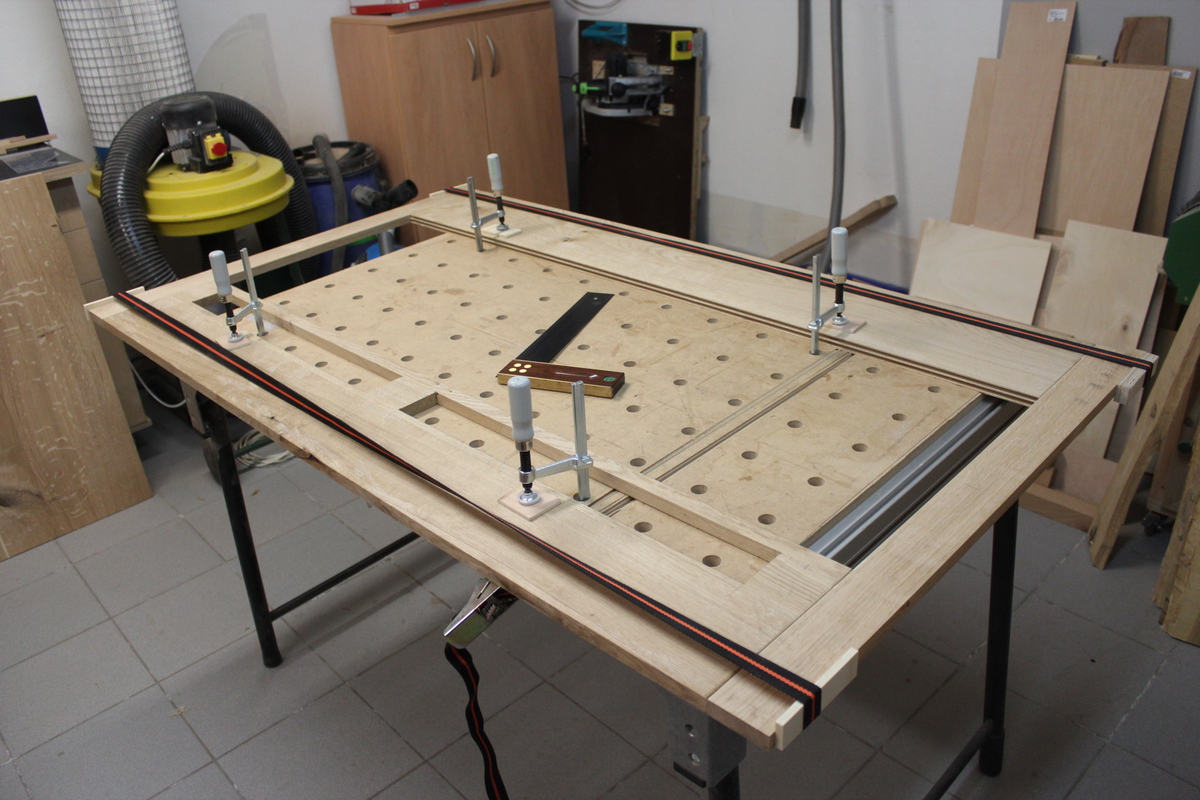

  • IMG_1656.jpg

  • Mit Spanngurten zusammengezurrt. Damit ist der Frontrahmen soweit fertig.
